亲水涂料
亲水铝箔专用涂料

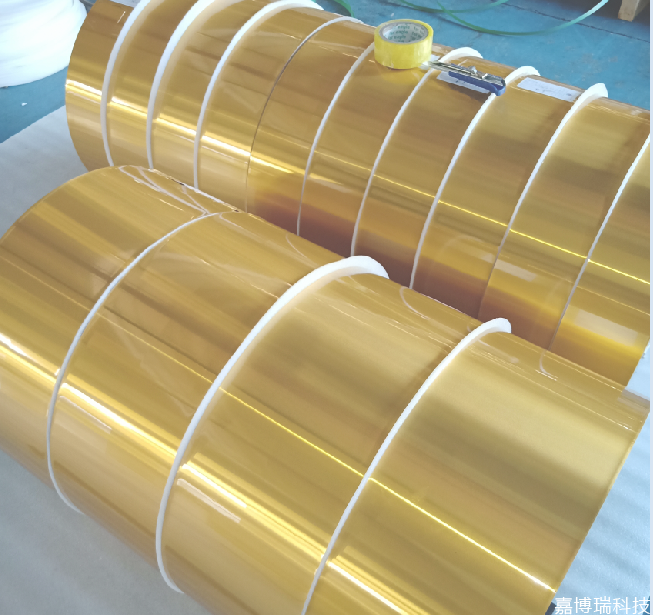

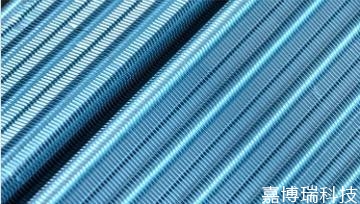

我公司研发生产的亲水铝箔专用涂料，系由热固性高分子树脂、水溶性改性树脂调配而成的有机水性涂料，适用于带钢生产线采用的辊涂法使用，作为空调热交换器中铝箔表面的封闭防腐和亲水化处理．该产品具有优越的涂层性能及优良的施工性能．
技术指标
JBR-200D 水性底漆
|
项 目 |
内 容 |
|
外观 |
乳白色液体（可依客户要求配色） |
|
黏度 25℃/s（4＃福特杯） |
13-14 |
|
固含量 ％（120℃/30min） |
25±1 |
|
PH值 |
8.0-9.0 |
JBR-300M 亲水面漆
|
项 目 |
内 容 |
|
外观 |
微黄微浊或透明液体 |
|
黏度 25℃/s（4＃福特杯） |
12±2 |
|
固含量 ％（180℃/30min） |
10±1 |
|
PH值 |
4±1.5 |
涂装工艺及条件
(1) 工艺流程：开卷→脱脂→水洗→干燥→辊涂JBR-200D底漆→烘烤固化涂膜→辊涂JBR-300M亲水面漆→烘烤固化涂膜→收卷.
(2) 使用方法：JBR-200D水性底漆根据工艺情况加纯水或去离子水稀释以获最佳外观．JBR-300M亲水面漆根据客户要求分单组份和双组份，单组份直接使用．双组份AB组份混合搅拌均匀即可使用．
(3) 涂层厚度：JBR-200D: 1±0.1 g/㎡(干膜) JBR-300M：0.2±0.05 g/㎡（干膜）
(4) 固化温度：JBR-200D: 225-230℃ JBR-300M: 240-245℃ (金属温度PMT)
涂层性能
|
项 目 |
内 容 |
|
附着力 |
A：网格试验 Ｂ：5mm杯突试验 Ｃ：Ｔ型弯曲试验 100％不脱落 |
|
耐碱性 |
在20％的NaOH溶液中(20±1℃)浸泡3min 无腐蚀 |
|
耐盐雾性 |
盐雾试验500小时≥9.8级，表面无大面积白粉或褐色出现 |
|
耐溶剂性 |
在85℃的三氯乙烯中煮10min，涂层不脱落 |
|
耐热性 |
200±5℃/10min 不变色 300±5℃/10min 微变黄 |
|
耐油性 |
压榨油浸泡24小时→150℃/5min→冷却至室温→网格试验 100％不脱落 |
|
初始亲水性 |
≤5º (用接触角测定仪直接测定) |
|
持续亲水性 |
连续流水200小时≤25º 干湿循环300次以上≤25º |
包装、储存、运输
(1) 包装：单组份：125 kg/桶；双组份：A-120 kg/桶，B-5 kg/桶
(2) 储存、运输：防漏、防冻、防爆晒．室内（5－25℃）：保质期为6个月
皖公网安备 34100402000226号
